Секційні промислові ворота: конструкція, переваги та застосування

Основу секційних воріт складають сталеві або алюмінієві сендвіч-панелі товщиною від 40 до 80 мм. Внутрішній простір панелей заповнений щільним екологічним пінополіуретаном або мінеральною ватою, що створює ефект «термоса». Зовнішні поверхні обов’язково проходять етап гарячого оцинкування та покриваються стійким полімерним грунтом для захисту від корозії.

При відкритті полотно рухається по вертикальних і горизонтальних напрямних рейках, переходячи в положення під стелею. Це дозволяє повністю звільнити проріз та корисну площу навколо нього. За балансування маси полотна відповідає потужний торсійний механізм із ресурсом від 25 000 до 100 000 повних циклів.

Система балансування: торсійний механізм та пружини розтягу

За безпечне та легке підняття масивної конструкції відповідає пружинний механізм балансування. Залежно від архітектурних особливостей приміщення (зокрема, розміру перемички / одвірка), застосовують два типи систем:

1. Торсійний механізм: Встановлюється на валу безпосередньо над прорізом. Це класичне рішення для більшості промислових об’єктів стандартного, високого чи вертикального типу підйому. Потужні торсійні пружини працюють на скручування і мають ресурс від 25 000 до 100 000 повних циклів.
2. Пружини розтягу: Використовуються в умовах обмеженого простору, коли висота перемички становить менше 250 мм (низький тип підйому). Вони монтуються вертикально з боків прорізу вздовж напрямних або горизонтально над ними. Така система дозволяє встановити надійні секційні ворота навіть у приміщеннях із критично низькою стелею.

Ключові переваги

• Висока термоізоляція: Коефіцієнт теплопередачі може досягати 0,52 Вт/(м²·К), що порівняно з цегляною стіною.
• Ергономічність: Економія простору всередині та перед приміщенням.
• Масштабність: Можливість виготовлення конструкцій завширшки до 20 м та заввишки до 10 м.

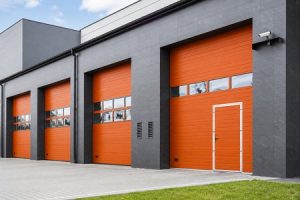

• Гнучкість конфігурації: Можливість врізання хвіртки з низьким порогом для проходу персоналу та акрилових вікон для природного освітлення.
• Довговічність: Експлуатаційний термін становить понад 25–30 років за умови регулярного сервісу.

Особливості автоматизації

Залежно від габаритів застосовуються два типи приводів:

• Вальні (осьові): Монтуються безпосередньо на торсійний вал. Призначені для важких промислових воріт, здатні працювати в неопалюваних та вологих приміщеннях.
• Стельові: Зазвичай використовуються для невеликих воріт (шириною до 5 м і висотою до 4 м) з низьким або стандартним типом підйому.

Сучасна промислова автоматика обов’язково комплектується захистом від обриву тросів та поломки пружин, а також системами аварійного ручного розблокування.

Технічне обслуговування

Для забезпечення безперебійної роботи рекомендується проводити базове ТО щонайменше два рази на рік (при високій інтенсивності — щоквартально). Воно включає перевірку натягу тросів, балансування торсійних пружин, чищення та змащення роликів, а також контроль цілісності гумових ущільнювачів по периметру.
